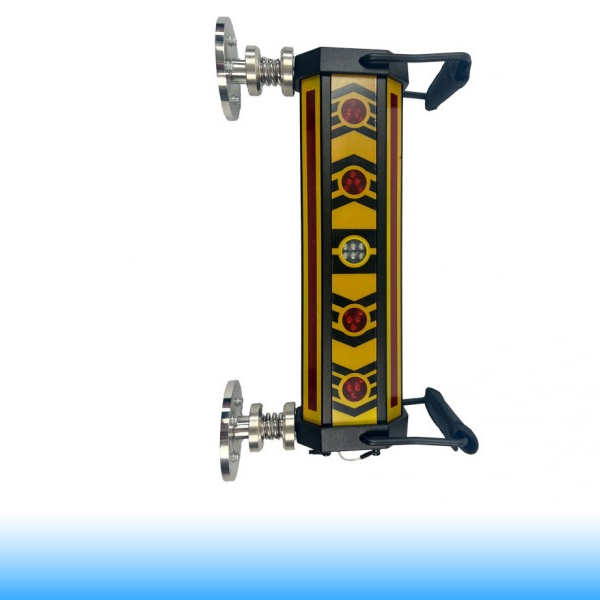

Nivel MC-1D Light jelfogó munkagépre - mágneses rögzítéssel

Nivel System MC-1D Light jelfogó

az építőipari gépek szintérzékelésére szolgáló lézeres rendszer

Az MC-1D szintérzékelő rendszer lehetővé teszi a munkagépekkel ásott vagy vágott magasságok szabályzását a kezelőfülkéből. Ezáltal a gépkezelőnek folyamatos rálátása van a gép kanalának vagy vágóélének a referenciavonalhoz viszonyított magasságára (a magasságot forgólézerrel határozzuk meg).

Maga a rendszer fő alkotóeleme egy lézerszenzorból áll, amely jelet kap a forgólézertől. A szenzoron LED visszajelzők helyezkednek el, ezek váltakozása mutatja meg, hogy milyen magasságba kell állítani a munkagép elemet (pl. kotrókanál).

• univerzális megoldás többféle géphez - (dózer, kotró, kerekes rakodó, stb.)
• gyorsabb munkavégzés, nagyobb termelékenység – a géppel gyorsabban lehet haladni, kevesebb üzemanyag
• a munkavégézés pontossága növekszik
• anyagmegtakarítás a pontosabb felületelőkészítésnek köszönhetően
• a legegyszerűbb megoldás a gépek működésének a szabályozására – felhasználóbarát kezelés
• gyors és egyszerű elhelyezés – az érzékelők felszerelése/leszerelése a gépről, egyszerű áthelyezés másik gépre
• nincs javítás – emberi hiba kockázata kisebb
• időmegtakarítás – mivel a munka folyamatosan nyomon követhető közvetlenül a kabinból, így a közvetett mérések száma csökken

Irányítsa gépe működését, gyorsabb, valamint pontosabb és gazdaságosabb munkavégzés

A géppel végzett földmunkák során szinte minden esetben felmerül a szintezés problémája. Normál esetben több személy vagy akár csoport kellett a folyamathoz. A hagyományos építési módszerek gyakran költségesek, szakosodást és nagy pontosságot igényelnek. Lehetne ez egyszerűbb, gyorsabb és pontosabb?

Igen, a Nivel System MC-1D eszköz használatával

Ez a mérési folyamat automatizálható, egyszerűsíthető és lerövidíthető egy olyan lézeres technikával, amely a teljes munkaszakban felhasználható a munkavégzéshez. Az elektronikus érzékelő a kotró gémre van felszerelve (mágnessel vagy bilincsekkel), ennek segítségével szabályozható az ásás magassága és lejtése. Az eredmény pontosabb és gyorsabb.

A Nivel System MC-1D egy felhasználásra kész mobil szett, közvetlenül a munkavégzés előtt a gépkezelő által szállítható, a munkavégzés után pedig szállítókofferba helyezhető. Az MC-1D lézeres érzékelő 2 erős mágnessel van a géphez rögzítve. Az érzékelő fényes LED kijelzője mutatja a gépkezelőnek, hogy az adott pozícióban a kanalat le vagy fel kell engednie.

A rendszer piros forgólézerekkel működik együtt. A lézert az út, a pályatest tengelyére célszerű elhelyezni, ezáltal lehetőség van a lejtés megadására forgólézer áthelyezése nélkül. A Nivel System lézerekkel akár távirányítóval, a fülke elhagyása nélkül is módosíthatja a műszer beállításokat. Egy útépítés sokszor több szakaszból tevődik össze, mint pl. talajkiegyenlítés, vízelvezetés, alaprétegek kialakítása. A Nivel System gépi érzékelő minden szakaszban sikeresen alkalmazható.

Az MC-1D érzékelő kotrógépen való használata lehetővé teszi a kezelő számára, hogy lehető legnagyobb pontossággal készítse el a terepi földmunkát. Ez a rendszer időt és pénzt takarít meg a teljes munkavégzés során. A hagyományos optikai szintezővel végzett földmunkához képest a munkaidő legalább a felére csökken. A termelékenység növekedése a munkaerő költségekben is jelentkezik, hiszen kevesebb az élőmunka igény, rövidebb idő alatt. Így ez technológia kisebb cégek esetén is ideális a megfizethető költségek miatt.

Hogyan működik a Nivel System MC-1D lézer érzékelő?

Az MC-1D érzékelő fogadja a forgólézer által kibocsájtott lézersugarat. A sugár egy függőleges tengely körül nagy sebességgel (600/800 fordulat percenként) – létrehozva a vízszintes vagy ferde síkot. Ez a lézersík lesz a gépre szerelhető érzékelő referencia síkja. A gépkezelő (ásás közben) figyeli a színes ledek jelzéseit az érzékelőn. Ezek a LED fények a kanál aktuális pozícióját mutatják a referenciasíkhoz képest és egyszerű üzeneteket továbbítanak: a tolólapot vagy kanalat lefelé, a tolólapot vagy kanalat felfelé, vagy tartsd a szinten.

Alkalmazási területek:

• gépek vezérlése – rakodók, kerekes rakodók, kotrógépek, dózerek és gréderek
• földmunkák – talajkiegyenlítés, általános földmunkák, lejtők
• víz- és csatornázási munkák – árokmélység szabályozása (lejtés képzéssel)

Szállítási csomag tartalma:

• MC-1D gép jelfogó beépített akkuval
• Mágneses rögzítéssel
• Csatlakozó kábel a kijelzőhöz
• 12V/24V tőltő kábel
• Hálózati töltőkábel
• Koffer

Főbb technikai adatok
